 工作原理： |
旋转活塞燃油流量计，是属于容积式流量计，它基于活塞与计量室一直保持相切密封状态，并且有一个固定的偏心距的计量元件活塞，在流体的压差作用下对活塞产生转动力距，使活塞做偏心旋转运动，活塞的转数正比于流体的流量，从而通过记数机构记录出它的转数，即可测得流体流量。
|
用途及特点： |
该旋转活塞燃油流量计，是引进日本选进技术设计生产的一种流量仪表，它可以测量重柴油;原油;重油及符合粘度要求范围内的石油介质流经管道总量，它具有工作可靠，压力损失小，精度高等优点。
|
仪表的调校： |
仪表出厂时，调至精度范围内，但由于长时间使用以及安装不当等原因，可能出现误差增大现象，所以，该表应定期标定（一、二年标定一次），出厂时没带调整误差齿轮，如仪表需要修正时，可与我厂联系更换齿轮，以便提高和保证仪表精度。
|
主要技术指标： |
|
主要技术指标型号 |
LS-13B |
LS-20B |
LS-25B |
|
公称口径DN |
13 |
20 |
25 |
|
流量范围L/n |
30－240 |
60－800 |
120－1600 |
|
精 度 |
0.5；1.0 |
||
|
公称压力MPa |
≤1 |
||
|
工作介质温度 |
±100℃ |
||
|
燃烧温度℃ |
≤100℃ |
||
|
燃油粘度CPa·S |
1-l2 |
||
|
压力损失MPa |
≤0.05 |
||
|
最大累计值L |
99999999 |
||
|
配套滤油器 |
能过滤出最小尺寸0.1mm以上的杂质 |
||
|

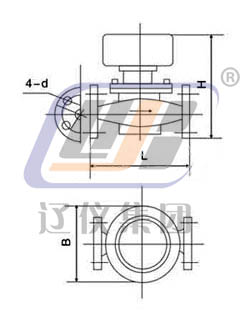

外形尺寸： |
|
旋转活塞燃油流量计的外形尺寸
|
||||||||
|
项目 |
外形尺寸 |
法兰尺寸 |
||||||
|
公称口径DN |
L |
H |
B |
公称压力MPa |
法兰形式 |
D |
C |
d |
|
13 |
140 |
196 |
120 |
1.0 |
JB81－59 |
Φ95 |
Φ65 |
Φ14 |
|
20 |
160 |
195 |
120 |
Φ105 |
Φ75 |
Φ14 |
||
|
25 |
220 |
223 |
120 |
Φ115 |
Φ85 |
Φ14 |
||
|
滤油器的外型尺寸
|
||||||||
|
项目 |
外形尺寸 |
法兰尺寸 |
||||||
|
公称口径DN |
L |
H |
B |
公称压力MPa |
法兰形式 |
D |
C |
d |
|
13 |
130 |
110 |
95 |
1.0 |
JB81－59 |
Φ95 |
Φ65 |
Φ14 |
|
20 |
220 |
163 |
120 |
Φ105 |
Φ75 |
Φ14 |
||
|
25 |
230 |
188 |
120 |
Φ115 |
Φ85 |
Φ14 |
||
|
结构： |
旋转活塞流量计是由测量机构和计数机构两部组成。
测量机构包括：主体、计量组件（活塞等）和传动机构
计量组件是由旋转活塞、隔板、偏心轮等组成，隔板位于径向平面，活塞与计量室中心有一固定偏心距，并且活塞内，外壁与计量室始终有一相切处，把油腔分成两部分。
活塞的转动是通过磁性联轴节传递记数机构的，连接部分用铜套和密封圈密封因而保证了仪表的密封。
仪表的记数机构，是采用齿轮减速机构和机械式的八位记数轮组成。
在测量机构与记数机构之间，装有调整误差的齿轻调差机构，以便校表时调整仪表的误差。
|
安装与使用： |
流量计与配套的滤油器，必须安装在无腐蚀，无灰尘，无震动，无压力波动及便于安装，检查，维护的地方，而且要有防潮、防雨措施。
被测液体冻结会损坏流量计，因此，凡是安装在室外的流量计必须有保温措施。
流量计应尽可能装在压力管线上，使得设备停止运转期间被测液体仍充满计量腔。
安装前，一定要将管道冲洗干净，彻底清除留在管道内的脏物及杂质。
该流量计必须与滤油器配套使用而用水平安装（即表盘在水平位置），安装时要注意流体流向，应符合流量计主体上的箭头所示方向。为了使工艺设备不停止运转即可检修流量计与清洗滤油器，应装设副管线，可参照下面的安装示意图。
安装示意图
安装完成后，要关闭流入流出阀门，然后打开旁路阀门，先使流体通过旁路流通，冲洗充足后，慢慢打开流入流出阀门，然后关闭旁路阀门。
流量计应在较小流量下启动，并检查计数器是否灵活转动，然后增加流量，尽可能增致最大，这样表内的残留空气可以被带走。
必须在此仪表规定的压力、温度、粘度、精度。流量范围内使用。
|
维护与故障处理： |
使用旋转活塞流量计，应当注意被测液体的特性，如温度、压力、粘度，流量范围等是否符合仪表规定。使用中要定期检查与清洗滤油器，每运转500小时清洗一次过滤网。
|
故障 |
原 因 |
消除办法 |
|
|
读数 |
被测介质含空气 |
1、流量表处于真空而把空气吸入 2、被测介质含有空气或放出气体 3、由于温度高，被测介质蒸发 |
改装设备或安装气体分离器 |
|
4、压力罐带来的空气 |
安装稳定器或气体分离器 |
||
|
读数 |
1、油泵输出量太小或管道堵塞 2、出口接至密封容器设有通气孔 |
改变安装线路， |
|
|
3、过滤网堵塞 |
清洗滤网 |
||
|
4、旋转活塞和计量室之间的尺寸公差太大，活塞磨损 |
1、活塞磨损不严重是由传动齿轮造成的，需要更齿轮 |
||
|
被测液体 |
活塞不旋转 |
1、计量室不干净 2、计量室有外来杂质 |
清洗流量表 |
|
3、活塞和计量室有腐蚀 |
更换流量表 |
||
|
活塞硬裂 |
更换活塞 |
||
|
1、磁性联接装置，记数机构被损坏 |
拆开流量计检查处理或更换零件 |
||
|
2、蜗轮蜗杆脱开（不啮合） |
松开蜗轮顶丝，调整蜗轮蜗杆啮合间隙，使之正确啮合 |
||
|
结构示意图： |
 1 计量室盖 2 槽轮 3 定心轴 4活塞 5主体
6 外磁钢 7 表头罩 8 记数轮 9表盘 10 面罩
11调差齿轮 12 表头体 13 上盖 14 O型密封圈 |
图5旋转活塞燃油流量计LS-13B结构图
1 计量室盖 2 槽轮 3 定心轴 4活塞 5主体 6 外磁钢 7 表头罩 8 记数轮 9表盘 10 面罩 11 表头体 12调差齿轮 13上盖 14减速机构 15 O型密封圈 |
