發布時間：2019-11-05 08:32 瀏覽次數：13126
 概述： |
LDC電磁流量計用于檢測電導率大于5μS/cm的污水，紙漿、泥漿、礦漿等液體的流量，廣泛應用于石油、化工、鋼鐵、食品、電力、造紙、水處理等行業。
|
特點： |
◆ 對于惡劣工況，如混有高濃度泥漿或底電導率的流體，它可以實現高標準的穩定測量；
◆ 測量不受流體密度、粘度、溫度、壓力變化的影響；
◆ 測量管內無阻流件，壓損小，免維護，直管段要求低；
◆ 傳感器可帶接地電極，實現儀表良好接地；
◆ 傳感器采用先進加工工藝，使儀表具有良好的抗壓能力；
◆ 全數字量處理，抗干擾力強，測量可靠，精度高具有雙向流量測量，雙向總量累積功能；
◆ HART通迅功能。
|
工作原理： |
電磁流量計所依據的基本原理是法拉第電磁感應定律，導體在磁場中做切割磁力線運動時，導體內將產生感應電動勢。將該原理應用于測量管內流動的導電液體，并且流體流動的方向與磁場方向垂直（見圖）。流體中產生的感應電動勢被位于管子徑向兩端的一對電極檢測到，該感應電動勢被位于管子徑向兩端的一對電極檢測到，該感應電動勢（信號電壓）UE與磁感應強度B，電極間距離D和平均流速V成正比。因磁感強度B和電極距離D和平均流速V成正比。因磁感應強度B和電極距離D是常數，所以感應電動勢（信號電壓）UE與平均流速V成正比，而體積流量又與平均流速V成正比，所以體積流量與感應信號電壓成正比。在信號轉換器中，該感應信號電壓被轉換成體積流量，同時轉換成可編程的模擬和數字信號輸出。

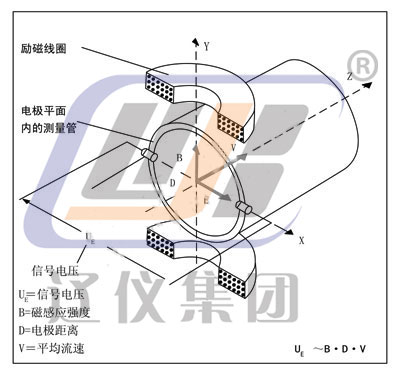

電磁流量計原理圖
|
主要技術參數： |
|
|
|
|
|
設計型式 |
一體型 |
分體型 |
|
連接方式 |
法蘭連接 |
法蘭連接 |
|
傳感器
|
||||
|
型號 |
LDC43 |
LDC47 |
LDC41 |
LDC48 |
|
防爆等級 |
無 |
Exd[ia]iamllCT5 |
無 |
Exd[ia]iamllCT5 |
|
口徑 |
DN3-DN2000 |
|||
|
壓力等級（MPa） |
標準：0.6-4.0（按口徑分） 特殊：按用戶要求 |
|||
|
法蘭材質 |
碳鋼，不銹鋼 |
|||
|
襯里材質 |
橡膠，PTFE，PFA等 |
|||
|
電極材質 |
316、316L、Hb、Hc、鈦、鉭、鉑－銥等 |
|||
|
接地電極（環）材質 |
316、316L、Hb、Hc、鈦、鉭、鉑－銥等 |
|||
|
電導率 |
≥5μ S/ |
|||
|
介質溫度 |
-40℃～180℃（PTFE襯里） -25℃～65℃（橡膠襯里） |
|||
|
防護等級 |
IP67，IP68 |
|||
|
轉換器
|
||||
|
供電電源 |
24VDC或220VAC |
|||
|
信號輸出 |
電流4-20mA，頻率輸出，脈沖輸出 |
|||
|
功耗 |
≤10W（AC供電）；≤9W（DC供電） |
|||
|
現場顯示 |
液晶顯示，瞬時和累積 |
|||
|
環境條件 |
環境溫度：-20℃～60℃；相對濕度：5%～90% |
|||
|
精度 |
±0.2% 、±0.5%（測量值） |
|||
|
重復性 |
0.2%測量值 |
|||
|
測量范圍 |
推薦使用范圍：0.3m/s～10m/s連續可調 最 |
|||
|
勵磁方式 |
勵磁頻率6.25、12.5、15、25、30Hz |
|||
|
通訊方式 |
Hart通訊（可選），RS485通訊（可選）或現場總線 |
|||
|
防護等級 |
IP67 |
IP67 |
||
|
防爆等級 |
無 |
Exd[ia]iamllCT5 |
無 |
Exd[ia]iamllCT5 |
|
電氣接口 |
M20×1.5或1/2”NPT |
|||
|
殼體材質 |
鑄鋁 |
|||
|
外形尺寸： |
1，法蘭連接：DN3－100
|
口徑 |
壓力 |
儀表外形尺寸 |
法蘭連接尺寸 |
重量 |
|||||||
|
L |
G |
G1 |
C |
D |
K |
n |
d |
一體型 |
傳感器 |
||
|
3-8 |
4.0 |
130 |
346 |
234 |
62 |
90 |
60 |
4 |
14 |
5.0 |
4.0 |
|
10 |
4.0 |
200 |
346 |
234 |
62 |
90 |
60 |
4 |
14 |
5.5 |
4.5 |
|
15 |
4.0 |
200 |
346 |
23 |
60 |
95 |
65 |
4 |
14 |
5.5 |
4.5 |
|
20 |
4.0 |
200 |
368 |
256 |
73 |
105 |
75 |
4 |
14 |
6.0 |
5.0 |
|
25 |
4.0 |
200 |
358 |
256 |
73 |
115 |
85 |
4 |
14 |
6.5 |
5.5 |
|
32 |
4.0 |
200 |
378 |
266 |
78 |
140 |
100 |
4 |
18 |
8.0 |
7 |
|
40 |
4.0 |
200 |
386 |
274 |
82 |
150 |
110 |
4 |
18 |
8.5 |
7.5 |
|
50 |
4.0 |
200 |
402 |
290 |
90 |
165 |
125 |
4 |
18 |
10.0 |
9.0 |
|
65 |
4.0 |
250 |
430 |
318 |
104 |
195 |
145 |
8 |
18 |
14.0 |
13.0 |
|
80 |
4.0 |
250 |
442 |
330 |
110 |
200 |
160 |
8 |
18 |
18.0 |
16.0 |
|
100 |
4.0 |
250 |
482 |
370 |
130 |
220 |
180 |
8 |
18 |
19.0 |
17.0 |
1）其它壓力等級可按用戶要求提供。
2）接地方式為接地電極（標準配置）時，DN3-100口徑，尺寸L不變。
3）接地方式為接地環時，單個法蘭上安裝一個接地環，DN3-100口徑，尺寸L增加3mm。
4）接地方式為接地環時，在兩個法蘭上都安裝接地環，DN3-100口徑，尺寸L增加6mm。
2，法蘭連接：DN125－1000
|
外形尺寸： |
|
口徑 |
壓力 |
儀表外形尺寸 |
法蘭連接尺寸 |
重量 |
|||||||
|
L |
G |
G1 |
C |
D |
K |
n |
D |
一體型 |
傳感器 |
||
|
125 |
1.6 |
250 |
466 |
355 |
127 |
250 |
210 |
8 |
18 |
29.0 |
28.0 |
|
150 |
1.6 |
300 |
508 |
397 |
148 |
285 |
240 |
8 |
22 |
31.0 |
30.0 |
|
200 |
1.0 |
350 |
570 |
459 |
179 |
340 |
295 |
8 |
22 |
55.0 |
54.0 |
|
200 |
1.6 |
350 |
570 |
459 |
179 |
340 |
295 |
12 |
22 |
55.0 |
54.0 |
|
250 |
1.0 |
450 |
626 |
515 |
207 |
395 |
350 |
12 |
22 |
80.0 |
79.0 |
|
250 |
1.6 |
450 |
626 |
515 |
207 |
405 |
355 |
12 |
26 |
80.0 |
79.0 |
|
300 |
1.0 |
500 |
712 |
601 |
250 |
445 |
400 |
12 |
22 |
87.0 |
86.0 |
|
300 |
1.6 |
500 |
712 |
601 |
250 |
460 |
410 |
12 |
26 |
87.0 |
86.0 |
|
350 |
1.0 |
550 |
729 |
618 |
250 |
505 |
460 |
16 |
22 |
128.0 |
126.0 |
|
350 |
1.6 |
550 |
729 |
678 |
250 |
520 |
470 |
16 |
26 |
148.0 |
146.0 |
|
400 |
1.0 |
600 |
780 |
669 |
275 |
565 |
515 |
16 |
26 |
153.0 |
151.0 |
|
400 |
1.6 |
600 |
780 |
669 |
275 |
580 |
525 |
16 |
30 |
173.0 |
171.0 |
|
450 |
1.0 |
600 |
829 |
718 |
304 |
615 |
565 |
20 |
26 |
171.0 |
169.0 |
|
450 |
1.6 |
600 |
829 |
718 |
304 |
640 |
585 |
20 |
30 |
193.0 |
191.0 |
|
500 |
1.0 |
600 |
851 |
740 |
310 |
670 |
620 |
20 |
26 |
189.0 |
187.0 |
|
500 |
1.6 |
600 |
851 |
740 |
310 |
715 |
650 |
20 |
33 |
213.0 |
221.0 |
|
600 |
1.0 |
600 |
952 |
841 |
361 |
780 |
725 |
20 |
30 |
245.0 |
243.0 |
|
600 |
1.6 |
600 |
952 |
841 |
361 |
840 |
770 |
20 |
36 |
315.0 |
313.0 |
|
700 |
1.0 |
700 |
1032 |
920 |
405 |
859 |
840 |
24 |
30 |
319.0 |
317.0 |
|
700 |
1.6 |
700 |
1032 |
920 |
405 |
910 |
840 |
24 |
36 |
387.0 |
385.0 |
|
800 |
1.0 |
800 |
1132 |
1020 |
455 |
1015 |
950 |
24 |
33 |
385.0 |
383.0 |
|
800 |
1.6 |
800 |
1132 |
1120 |
455 |
1025 |
950 |
24 |
39 |
450.0 |
448.0 |
|
900 |
1.0 |
900 |
1232 |
1120 |
505 |
1115 |
1050 |
28 |
33 |
487.0 |
485.0 |
|
900 |
1.6 |
900 |
1232 |
1020 |
505 |
1125 |
1050 |
28 |
39 |
589.0 |
587.0 |
|
1000 |
1.0 |
1000 |
1232 |
1120 |
505 |
1230 |
1160 |
28 |
36 |
579.0 |
577.0 |
|
1000 |
1.6 |
1000 |
1232 |
1120 |
505 |
1255 |
1170 |
28 |
42 |
779.0 |
777.0 |
1）其它壓力等級可按用戶要求提供。
2）接地方式為接地電極（標準配置）時，DN125-1000口徑，尺寸L不變。
3）LDC41/LDC48分體型轉換器
